【強度計算の基礎 補足】断面2次モーメント よくある誤解 部品の組み合わせによる強度

本ブログの御訪問ありがとうございます

機械設計歴20年以上のtsurfと言います



今回は以下に関する記事です

【強度計算の基礎 補足】

断面2次モーメント よくある誤解 部品の組み合わせによる強度





⇩本記事は以下の方にオススメです⇩

f:id:tsurf:20210605171303p:plain
とある
未経験機械設計者

曲げに対する強度ってさ
部品の組み合わせの場合
どうなんよ



⇩本記事を読むと以下が わかります⇩

f:id:tsurf:20210611183707p:plain

管理人TSURF

部品の高さが高ければ
断面2次モーメントは強くなりますが
意味のないケースを紹介します



曲げの強さである 断面2次モーメントの概念については

以下の記事をご参照ください

www.mecha-design-labo.com





①結論

曲げの強さである 断面2次モーメントは

高さが高くなれば 高さの3乗に比例して強くなります



ただし 条件があり 部品が削り出しなどで 一体物の場合です



一体物でない場合

例えば ボルト締結や 溶接など 複数部品の締結からなる場合

いくら それで高さを出しても 高さの3乗の比例とはなりません

それぞれの合算になってしまいます



理由は

複数部品からなる場合 図心は それぞれの部品毎に持つからです



今回は 一体物でない場合 特に意味のない事例を紹介します



②技術の役員からの奇妙な指示

以前勤めていた会社で こんなことがありました

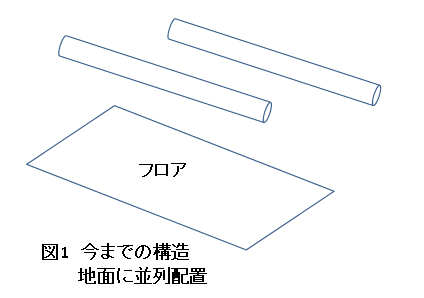

長い丸パイプを並列に並べて使っている装置(図1)

で自重による撓みが見た目が悪かったのですが

特に機能に問題がないので そのままで行こうとしていました

f:id:tsurf:20210808094258p:plain



ある役員から こうすれば

強くなり撓まないと 指示されたのが以下の図2のように丸パイプを

垂直配列にしたものでした



f:id:tsurf:20210617092119p:plain
以前勤めた会社の
とある役員

こうすれば強くなるんだよ⇩⇩

f:id:tsurf:20210808094812p:plain







③今回の指示の間違いを解説

役員の指示のどこが間違いなのか

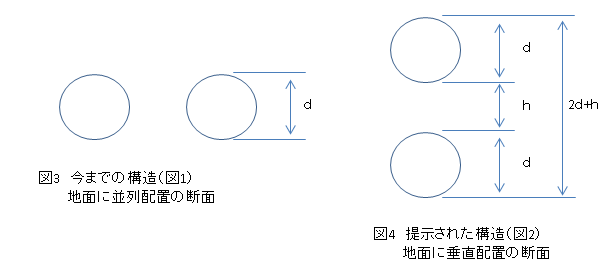

 以前の記事で 断面2次モーメントは高さの3乗に比例すると

記載しました すると以下のようになるのでは?と思う方もいると思います

f:id:tsurf:20200724202747p:plain

f:id:tsurf:20210605171303p:plain

とある
未経験設計者

高さが(2d+h)になるじゃんか?
強さも跳ね上がるだろ
自重撓みも解消されんじゃね?



しかし 考えてみてください2d+hの高さの図心はどこになるでしょうか?

ちなみに前回の記事でをおさらいしましょう



曲げとは

曲がる内側が圧縮を受け外側が引っ張りを受けます

しかし 図心は伸び縮みを受けません



図心はそのままで そこから上下が 圧縮 引っ張りを受けるのです



ですので 図心が大事なのでですが 図心はどこでしょうか?

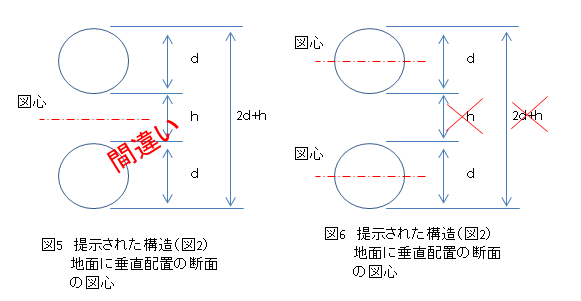

高さが(2d+h)となる条件は図5になるのですが

ここには 形状が何もありません

つまり ここには 図心自体がないのです



正解は図6です



f:id:tsurf:20200724204636p:plain

これだと それぞれに図心を持つ丸棒が2ヶあり それぞれが撓むという

今までと まったく同じ結果になってしまいますので 意味がありません





垂直配列で自重撓みが改善する可能性の例

高さが2d+hとなり断面2次モーメントが

跳ね上がる条件は図7ですが この部品が 削り出しの場合のみとなります



図7の断面形状を 溶接で製作した場合

図心は それぞれの部品が持つこととなりますので それぞれの部品の

断面2次モーメントの合算となります



f:id:tsurf:20200724205112p:plain

 これが 撓みがなくなるかもしれないメリットを打ち消す以上の

 コスト高のデメリットがあったのでやりたくなかったのです



④CADで断面2次モーメントを自動計算させる場合の注意点

実は 断面2次モーメントはCADであれば 簡単に算出できます

CADによってはハッチングを使う場合もあります



ハッチングとはどういうものかというと

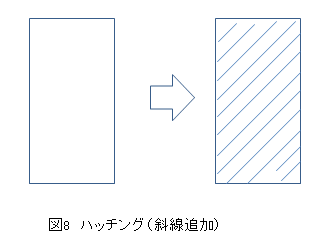

図8のように閉じられた図形内に斜線をひくことです

断面部だったり なにか強調したかったりする場合に使いますが

CADによっては これで 断面の内部の全ての微小面積と図心を認識でき

断面2次モーメントを計算できます



   f:id:tsurf:20200725092610p:plain

しかし注意点として

CADによってはハッチングを削ることができます

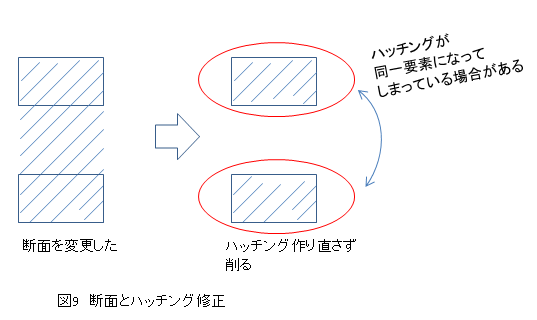

例えば 以下のように修正する場合は注意が必要です

   f:id:tsurf:20200725093451p:plain

つまり断面を2つに分けた時に ハッチングを作り直さず

削るなどした場合には この上下のハッチングは同一要素である

場合があるのです



CADには同一要素であれば それが離れているかくっついて

いるかの認識などできません

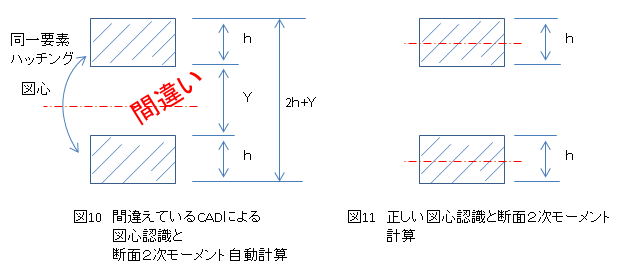

なので 下記の図10のような図心認識をし

かつ高さを(2h+Y)と認識して なかなか 素晴らしい値の

断面2次モーメントを算出してしまいます



しかし当然まちがえで 正解は図11の個別図心のほうです

f:id:tsurf:20200725095226p:plain

CADのハッチングなどを使い 断面2次モーメントを自動計算

させる場合は注意してください



⑤まとめ

●曲げ強度に対する誤解として 実体験をベースに解説しまいした

●曲げ強度を強くするのであれば 部品は 一体物がベストです

●複数部品からなる場合は それぞれの部品の断面2次モーメントの合算になります

●CADでもハッチング機能を使えば 断面2次モーメントを算出できます

●ただし ハッチング機能を間違って使うと 正しい断面2次モーメントは

算出できません



本記事は以上です

最後までお読み頂きありがとうございます
