【強度計算の基礎 補足】断面2次モーメント よくある誤解 中実丸棒と中空丸棒

本ブログの御訪問ありがとうございます

機械設計歴20年以上のtsurfと言います



今回は以下に関する記事です

【強度計算の基礎 補足】断面2次モーメント よくある誤解 中実丸棒と中空丸棒



⇩本記事は以下の方にオススメです⇩

f:id:tsurf:20210605171303p:plain

とある
未経験機械設計者

強度について疑問があるんだよ
中実丸棒と中空丸棒どっちが曲げに強いんだよ





⇩本記事を読むと以下が わかります⇩

f:id:tsurf:20210611183707p:plain

管理人TSURF

どちらが強いかと言われれば
中実丸棒のほうが曲げに強いです



曲げ強度に関する 断面強さである断面2次モーメントに関しては

以下の記事を御参照ください

www.mecha-design-labo.com

丸棒は中空にしたほうが強い?

以前勤めていた会社で こんなことを言っていた社員がいました

f:id:tsurf:20210808081418p:plain

以前 勤めた会社の
社員

中空丸棒って中実丸棒より

曲げに対して 強度が強いって

聞いたことがあります



言葉面だけみれば 間違っています

ですが条件をつければ合っています

「同じ断面積であれば」です



とあるテレビ番組を見ていた時に どこかの教授が

「中空のほうが強い」と言っていました



テレビの出演者が 『以外だ』みたいなリアクションを

していましたが言葉足らずです





断面2次モーメントの計算検証

同じ径での中実丸棒と中空丸棒

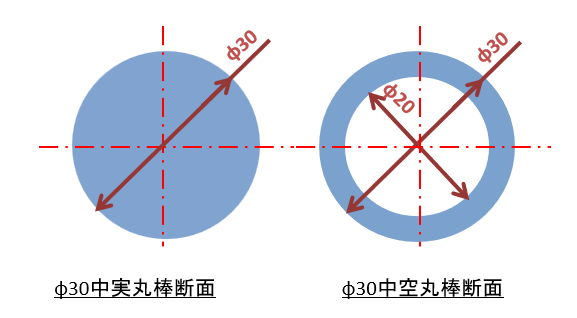

以下のΦ30の中実 中空の丸棒の断面2次モーメントを検証しましょう

f:id:tsurf:20200724133014p:plain

丸棒   断面2次モーメントの値
中実丸棒(図1) 39740mm4
中空丸棒(図2) 31890mm4



やはり中実丸棒のほうが少し強く 中空丸棒のほうが少し弱いです

それは そうでしょう



断面2次モーメントの記事で説明しましたが

図心以外は 全て図心からの距離に比例した引っ張り力 圧縮力を受けています

その微小面積の積分が断面2次モーメントなのです



中が繰りぬかれてしまっては

そこは 圧縮も引っ張りも受けませんのでフリーとなりその分 弱くなります



ただ 想定以上に弱くならないのは自分でもびっくりしましたが

強くなるか弱くなるかと言われれば 弱くなります





同じ断面積での中実丸棒と中空丸棒

では正しい解釈である 「同じ断面積であれば」の場合を検証しましょう

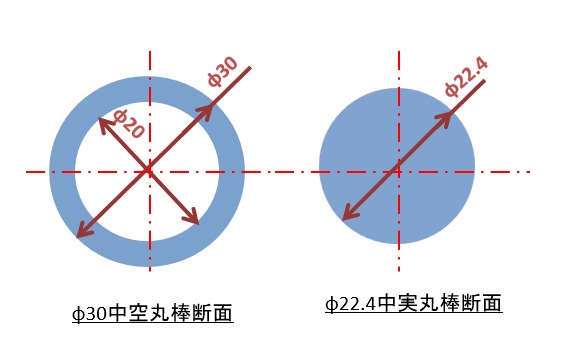

以下の中空丸棒と中実丸棒は 断面積が一緒です

f:id:tsurf:20200730104621p:plain

それぞれ 断面2次モーメントを求めます

同じ断面席の丸棒   断面2次モーメント
中空丸棒(図2) 31890mm4
中実丸棒(図3) 12532mm4



結果 中実丸棒のほうが 中空丸棒より2.5倍以上の強度です



検証結果から言える事

上記の検証結果から 以下のことが言えます

丸棒の曲げ強度に関して

●同じ材質 同じ断面積であるなら中空丸棒のほうが曲げに対して強い

●同じ材質 同じ径であれば 中実丸棒のほうが強い

●つまり 中空丸棒のほうが 軽い割に 曲げ強度を強くできる



まとめ

●曲げ強度に関して 中空丸棒と中実丸棒の比較をしました

●同じ径であれば 当然 中実丸棒のほうが強いです

●しかし 同じ断面積であれば 中空丸棒の方が強いです

●従って スペースが許せるのであれば 中空丸棒にしたほうが

 軽くて 曲げに強い部材となる



本記事は以上です

最後までお読み頂きありがとうございます
