本ブログの御訪問ありがとうございます。
機械設計歴20年以上のtsurfと言います。
今回は 以下に関する記事です。
【FUSION360】
管理人おススメ
これだけはしといたほうがいい
FUSION360の設定
⇩本記事は以下の方にオススメです⇩
FUSION360だけど
何をどうしたらいいか・・・
⇩本記事を読むと以下が わかります⇩
まずはおススメの設定を
紹介します。
- ①結論
- ②マウスの操作設定
- ③2D図面の３角法設定
- ④コンポーネント（ソリッド）をドラッグで動かなくする
- ⑤動作を軽くする設定
- ⑥ショートカットの設定
- ⑦パラメトリック設定の解除（これは各人の好き嫌いでお願いします）
- ⑧まとめ
①結論
最低限一番最初にやっておいたほうがいいのは、
- マウスの操作設定
- 2D図面の３角法設定
- ソリッドをドラッグで動かなくする設定
- 動作を軽くする設定
- ショートカットの作成
ノンヒストリーで設計をしたいのであれば
- パラメトリック設計の解除
②マウスの操作設定
概要
以下が可能となる設定を紹介します。
- SHIFTを押しながらホイール押し込みで回転中心の変更が可能
- SHIFT+ホイール押し込みをしながらマウス移動で画面回転
- ホイールボタンを押しながらマウス移動で画面移動
設定方法

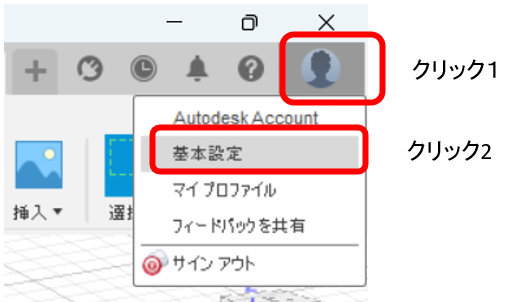

右上を以下の順番でクリック
⇩

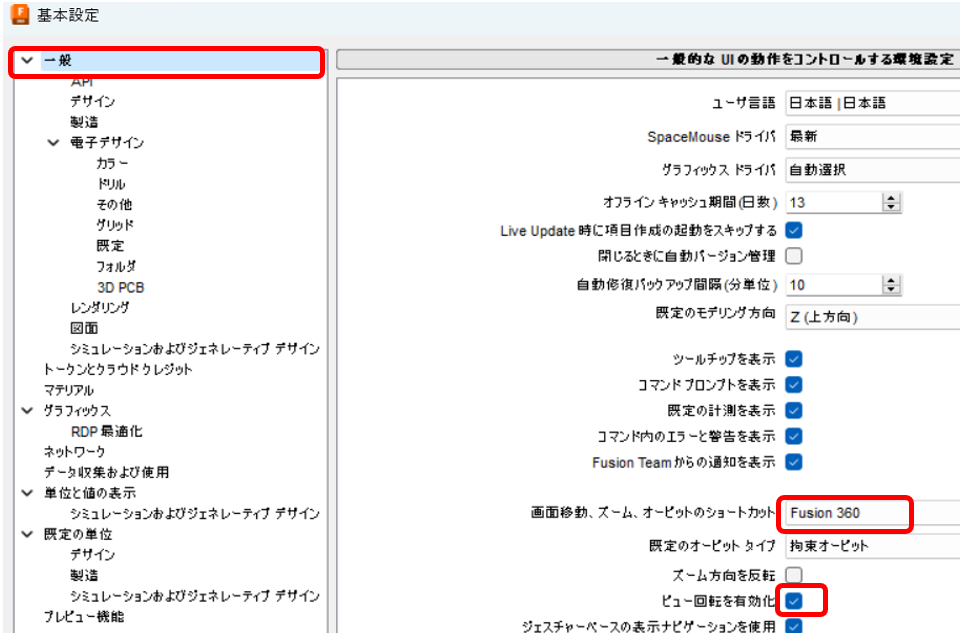

一般タブで上記のように設定をします。
補足
この設定が優秀な点として
回転中心設定する際に
SHIFTを押しながらホイールを押し込むのですが
その後で マウスを移動させることで
そのまま画面回転をさせることができる点です。
かなりスムーズな操作ができますが、
やはりトラックボールマウスとの相性がよいです。
しかし、トラックボールマウスの場合
マウス側で以下の設定をしなくてはなりません。

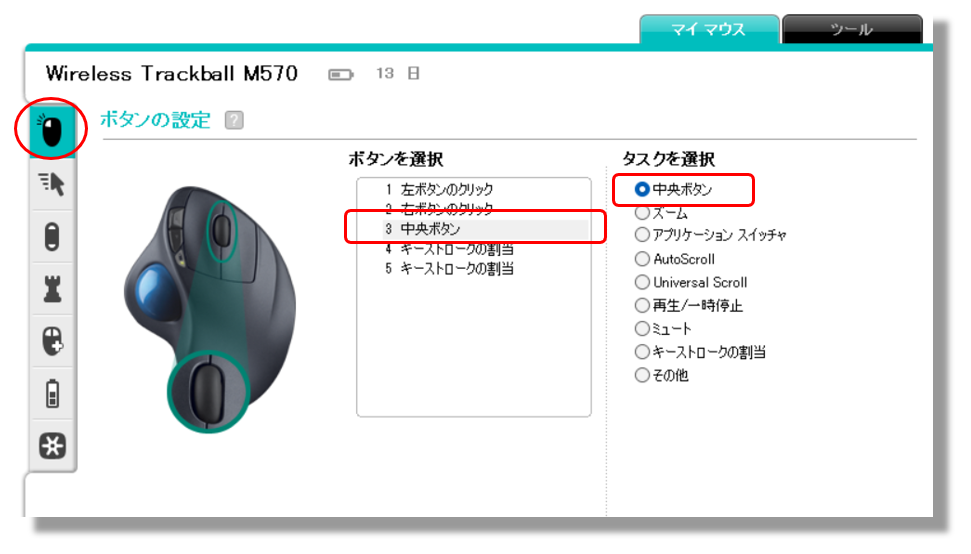

（無料設定ソフト『SET POINT』の設定画面）
③2D図面の３角法設定
以下の設定をすることによって
FUSION360から2D図面化させる際に１角法から3角法となります。
⇩

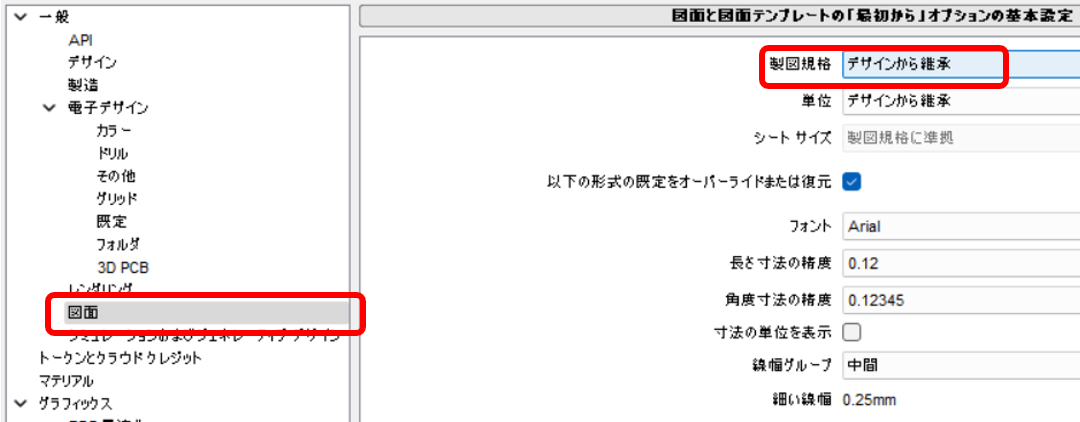

図面のタブを選択すると
初期設定では上記のように製図企画が『デザインから継承』
となっていますので、以下に変更します。
⇩

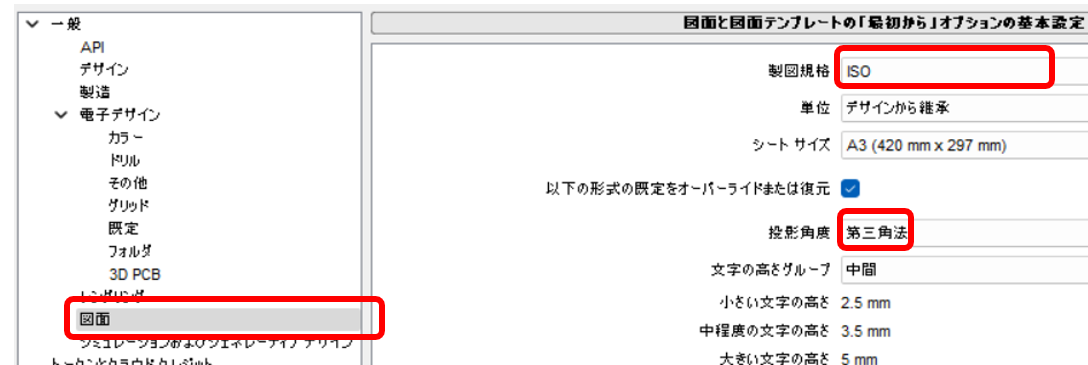

上記のように
製図企画➡ＩＳＯ
投影角度➡第三角法
と変更します。
④コンポーネント（ソリッド）をドラッグで動かなくする
初期設定では、コンポーネント（ソリッド）を
ドラッグしたまま マウスを動かすと
コンポーネントが動いてしまいます。
そのままだと、画面回転や画面移動をした際に
操作の手違いで意図しないコンポーネントの移動が起きてしまう
ことがあります。

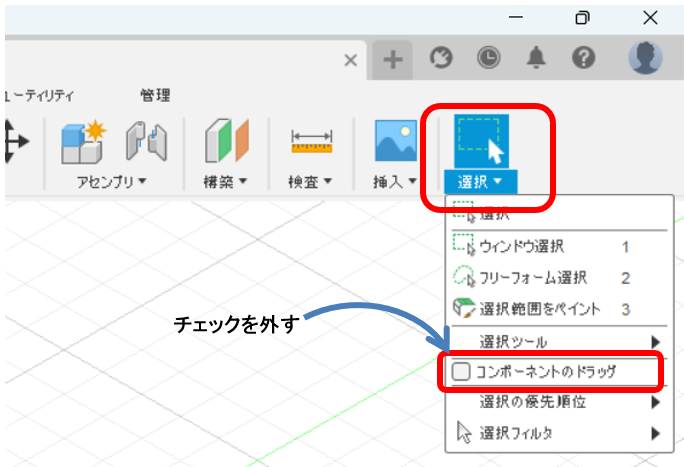

これを防ぐために以下の設定をおススメいたします。
⑤動作を軽くする設定

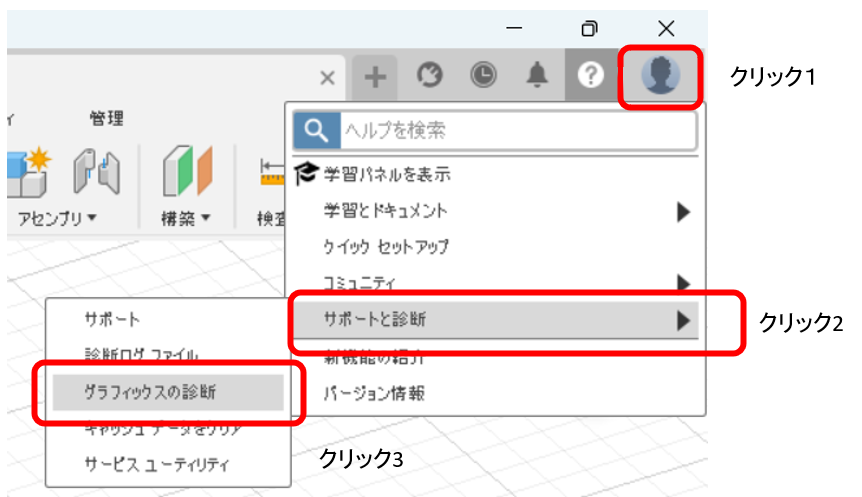

以下の手順でクリックしていきます

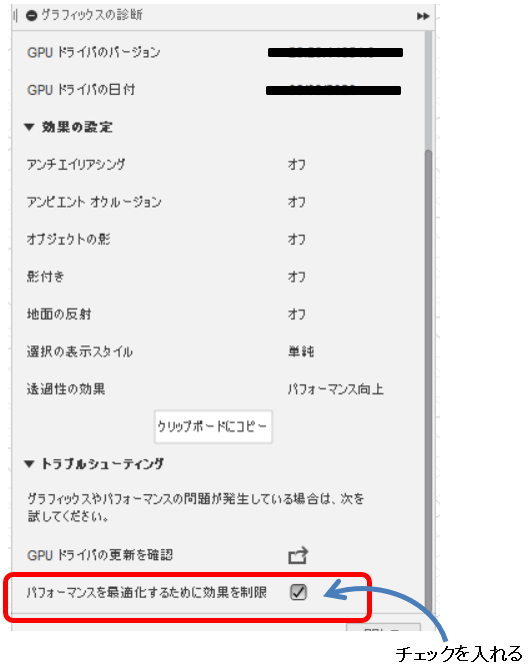

最後のグラフィックスの診断をクリックして、
以下の設定をします。
⑥ショートカットの設定
概要
よく使うコマンドをショートカットでできるようにしましょう。

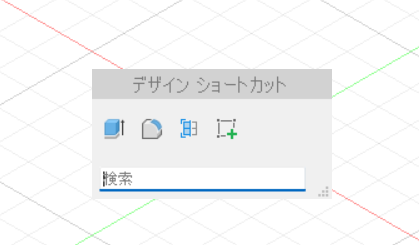

この設定を行うことでＳキーを押すだけでカーソル手元に
以下のようなボックスが出現し、簡単に頻繁に使う
コマンドにアクセスできます。
ショートカットの
設定の仕方
ショーカットを設定したコマンドを以下のように
選択します。

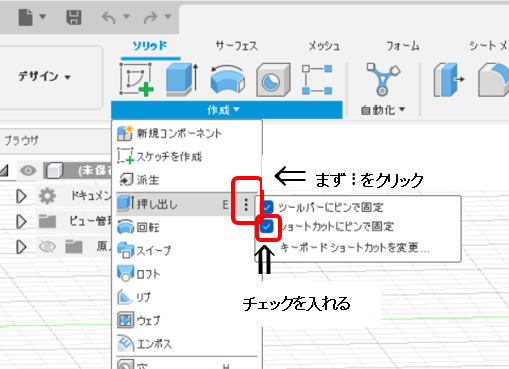

そして ショートカット設定したいコマンドの︙を
クリックして 以下のショートカットにピン固定に
チェックを入れます。
補足
最初は最低限 以下をショートカットに登録しておくと
便利です。
必要に応じて、個人で追加をしてください。
3Dソリッド編ショートカット登録おススメ
- スケッチ作成
- 断面解析
- 位置合わせ
なお、ここで登録しなくても
よく使う以下については、キーボード操作で可能です。
| 押し出し | ➡ | Ｅ |
| タップや穴あけ | ➡ | Ｈ |
| 計測 | ➡ | I |
| 移動 | ➡ | Ｍ |
3Dスケッチ編ショートカット登録おススメ
- 拘束全般
- 中心点スロット
なお、ここで登録しなくても
よく使う以下については、キーボード操作で可能です。
| 線分 | ➡ | Ｌ |
| 拘束寸法 | ➡ | Ｄ |
| 四角形 | ➡ | Ｒ |
| 移動 | ➡ | Ｍ |
２D編ショートカット登録おススメ
- 断面図
- 補助投影ビュー
- 回転
またAUTOCADで2D図を作成する場合は
以下を登録してもよいかもしれません。
- ＤＷＧをエクスポート
なお、ここで登録しなくても
よく使う以下については、キーボード操作で可能です。
| 投影ビュー | ➡ | Ｐ |
⑦パラメトリック設定の解除
（これは各人の好き嫌いでお願いします）
以下の設定をすることでパラメトリック設定を
解除できます。
パラメトリック設計は、設計変更が楽になる
というコンセプトですが・・・
- そもそも作成が大変
- 設計変更が楽になるわけではない
など、メリットがありません。
パラメトリック設定を解除することにより
ICADに近い操作感となります。
⇩

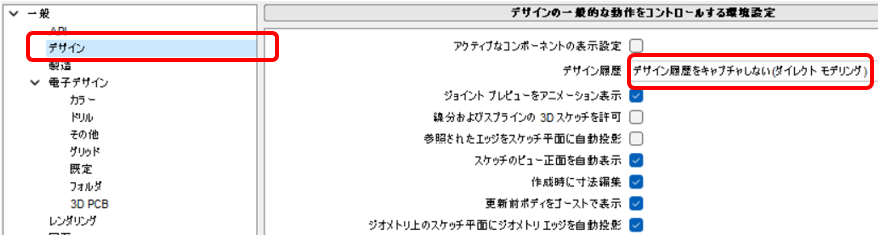

デザインタブを選択し、上記の設定をします。
なお、パラメトリック設計の基礎については
以下の記事を御参照ください
パラメトリック設計のデメリットに関しては
以下の記事を御参照願います。
⑧まとめ
今回は FUSION360の初期設定として
以下を紹介させていただきました。
- マウスの操作設定
- 2D図面の３角法設定
- ショートカットの作成
- ソリッドをドラッグで動かなくする設定
- 動作を軽くする設定
- （パラメトリック設定の解除）
本記事は以上です。
最後までお読みいただきありがとうございます。
