単軸ロボット(ロボシリンダー)におけるわかりづらい確認要素 (繰り返し位置決め精度やロストモーションの違いなど)

本ブログの御訪問ありがとうございます。
機械設計歴20年以上T.surfと言います。

今回は以下に関する記事です。



【機械要素】
単軸ロボット(ロボシリンダー)における
わかりづらい確認要素

(繰り返し精度とロストモーションの違いなど)



⇩本記事は以下の方にオススメです⇩

機械設計初心者

ロボシリンダ―
とかの選定でわからない
ところがあるよ



⇩本記事を読むと以下が わかります⇩

f:id:tsurf:20210611183707p:plain

管理人TSURF

カタログだけでは
わかりづらい
要素を解説します。





①2つの位置決め精度

概要

単軸ロボット(ロボシリンダ―も含む)の選定要素の1つに
位置決め精度の確認があります。

そして位置決め精度には2つの位置決め精度があります。
それが以下です。

  • 繰り返し位置決め精度
  • ロストモーション

本記事では、この2つの違いを解説します。



繰り返し位置決め精度概要

同じ方向からある地点へ
移動を行った場合の繰り返しの精度です。

詳しくは後述します。



ロストモーション概要

違う方向から、ある地点へ
移動を行った場合の精度です

詳しくは後述します。



同じ位置決めでなぜ違うのか

同方向と違う方向の位置決めで差が出るのは、
単軸ロボットを動作させるために
単軸ロボットの各機構に種機械的遊びがあるからです。

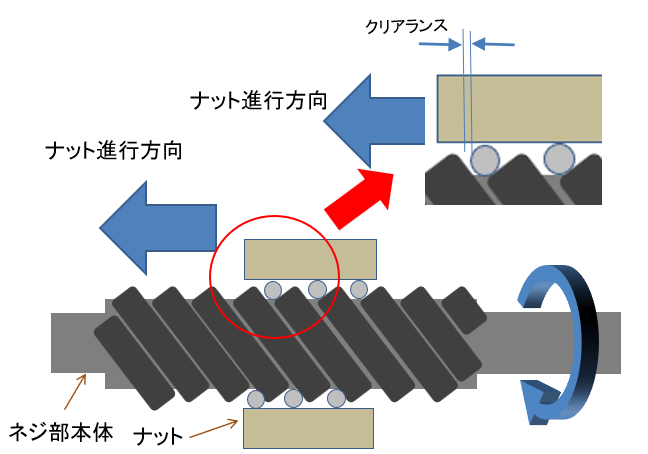

例えばボールネジですが
以下のような微小クリアランスの遊びがあります。



基本的にボールネジ直動機構の場合
ネジの回転でナットのボールを推すことにより、
ナットを移動させています。

従って、ボールネジの回転で動作させ停止させると

動作方向とボールとクリアランスの関係性は
以下ように、
動作方向にクリアランスが出来るようになります。



駆動機構の微小遊びはボールネジだけではないのですが
話が複雑になりすぎても、わかりづらいので
ボールネジに限定して解説をします。





②繰り返し位置決め精度

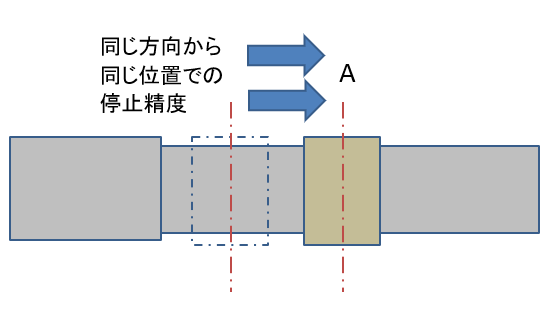

以下のように
同じ方向からの位置決めの場合の精度です。

従って常に以下図の状態でのの停止精度を見ています。

動作とクリアランスの関係が
同じ状態での停止精度ですので、小さく済みます。





③ロストモーション

概要

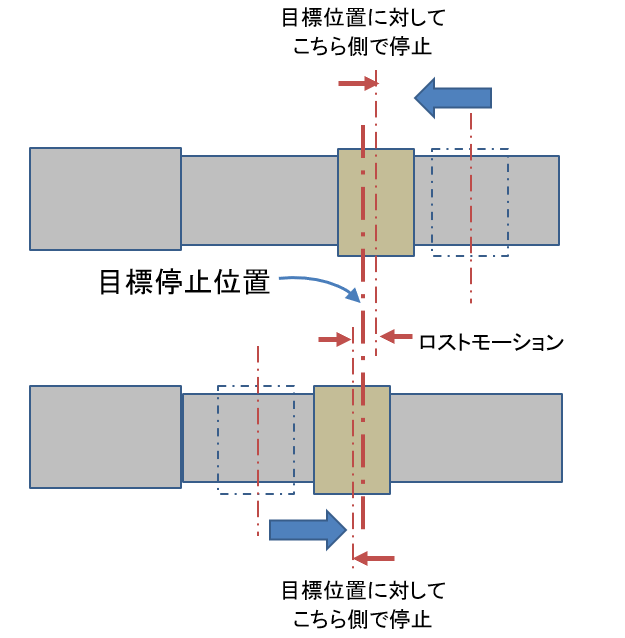

以下の図のように違う方向からの位置決め誤差です。

従って、
以下のように、クリアランスの方向が違います。






なので わかりやすいように
大げさに表現するのであれば、以下のように
ナットの停止位置の誤差が大きくなります。



つまり・・・

ボールネジ自体は同じ位置で停止しても
ナットの遊びがあるために
違う方向の時には、クリアランスの向きが違うため
誤差が大きくなってしまうのです。



機械的遊びは ボールネジだけではないので
このような要因が積み重なることによって
繰り返し精度とロストモーションは
停止精度に違いが出てくるようになります。





④ロストモーションが問題の場合の対処法

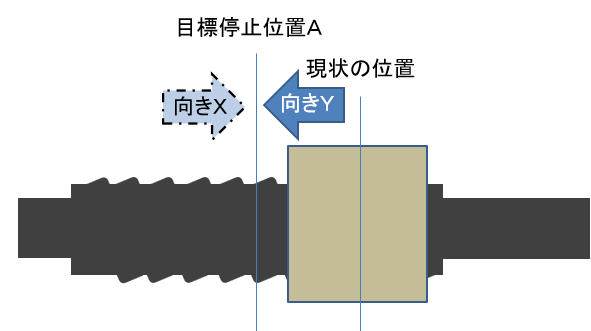

以下のような現状の位置から
停止位置Aへ移動して位置決めを行う際に

向きYで目標停止位置Aに駆動させた場合

ロストモーションにより位置決め精度が
向きXの場合の停止精度と誤差が大きくなります。

これが問題の場合



じゃあ 使えませんね。



ではなく、
一旦 目標位置Aをオーバーしてから

また 位置決め地点に行く

ということができないかどうかを検討しましょう。





⑤その他の選定要素

基礎的な選定要素

ロボシリンダ―のわかりづらい
基本的な選定要素は以下の記事を御参照ください

  • 可搬質量と加速度の関係
  • 可搬質量と速度の関係
  • ストロークと速度の関係



動的モーメント

動的モーメントについては
以下の記事を御参照ください。





⑥まとめ

  • 停止精度は繰り返し精度とロストモーションがある。
  • 繰り返し停止精度は、同じ方向からの停止精度
  • ロストモーションは、違う方向からの停止精度
  • ロストモーションは機械的遊びの関係で停止精度の誤差が大きい
  • ロストモーションが問題の場合
    一回 目標停止位置を少しオーバーして戻るなどの工夫をする
