安価なエアによる回転テーブル エアロータリーアクチュエーター

本ブログの御訪問ありがとうございます

機械設計歴20年以上のtsurfと言います



今回は以下に関する記事です

エアによる回転テーブル エアロータリーアクチュエーター





⇩本記事は機械設計初心者の方で以下の方にオススメです⇩

f:id:tsurf:20210605171303p:plain
とある
初心者機械設計者

エアロータリーアクチュエーターって?





⇩本記事を読むと以下が わかります⇩

f:id:tsurf:20210611183707p:plain

管理人TSURF

エアロータリーアクチュエーターは

モーターを使わないエア駆動による安価な回転テーブルです

特徴やモーターによる回転テーブルとの違いを解説します

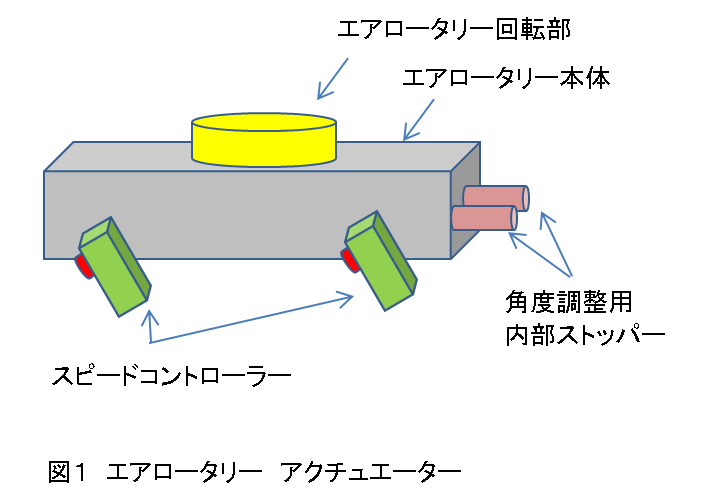

①結論 エアロータリーアクチュエーターとは

f:id:tsurf:20210918200916p:plain

エア駆動で回転する回転テーブルのことです(図1参照)

黄色の部分が回転します

駆動システムは 5ポート(4ポート)電磁弁を使います



f:id:tsurf:20201114095436p:plain



モーターに比べて

構造が単純なので 安価ですが 注意点があります







特徴1 回転の制限と停止原理

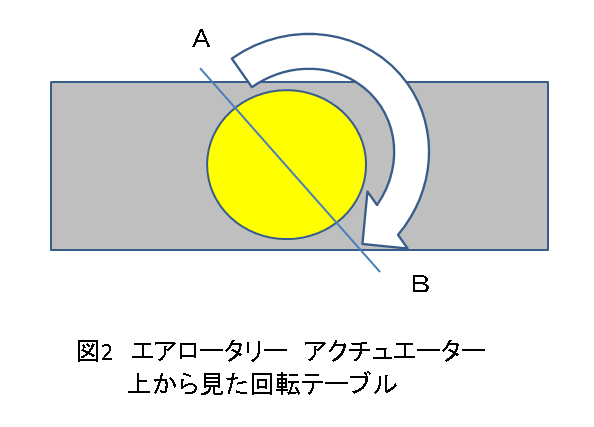

基本的には 図2のように ある角度Aからある角度Bへの

回転でモーターのように無限回転はしません

(停止させるのが目的なので)



そして 角度Aと角度Bは 内部のストッパーによって決まります

つまり 停止の原理は内部ストッパーによる当て止めとなります



f:id:tsurf:20201114100106p:plain

無限回転はしないので 基本的に AからBに

角度を回転させた後は BからAに戻すことになります





特徴2 回転角度が調整可能

回転の角度を内部のストッパーで調整することができます



例えば 仕様上0°~180°回転するものであれば

内部のストッパーを調整することにより

0°~40°などにすることが可能です



特徴3 精度のある停止位置の制限

停止位置は 基本的には2ヶ所です

この2ヶ所は ストッパーで停止位置が決まるため 停止位置の精度がでます



しかし 製品によっては ストッパーが動作し

任意の中間点1ヶ所でも精度のある停止ができ3位置で精度のある停止が

できるものもあります



この例外を含めるのであれば

せいぜい 停止位置精度のある停止は 多くて3ヶです



注意点として

3位置の位置決めができるものは電磁弁に

プレッシャーセンターのものが必要になります



⇩3位置電磁弁については 以下の記事を御参照願います⇩






②モーターによる回転テーブルとの比較

違い1 無限回転可能かどうか

ワークを ワーク受けに置いて 初期角度Aから

角度Bに90°回転搬送する場合を考えます

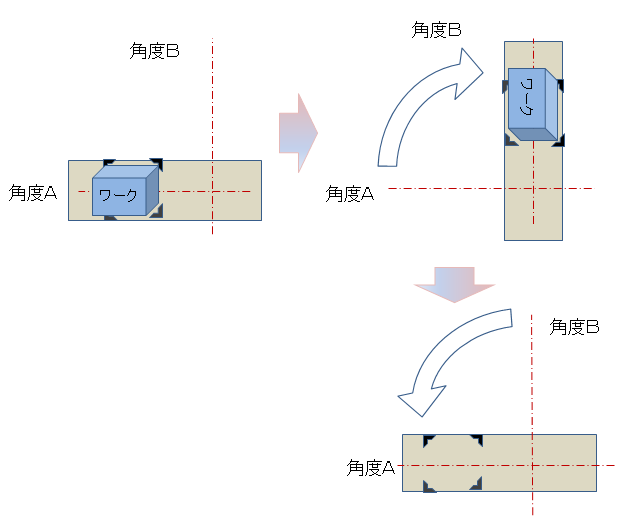

エアロータリーA 無限回転不可

ワークを初期角度AからBに移動させた後

次のワークを搬送するためには

角度Bから初期角度Aに 戻らなくてはいけません

f:id:tsurf:20211224220551p:plain


モーター 無限回転可能

モーターを使った回転テーブルは 無限回転ができます

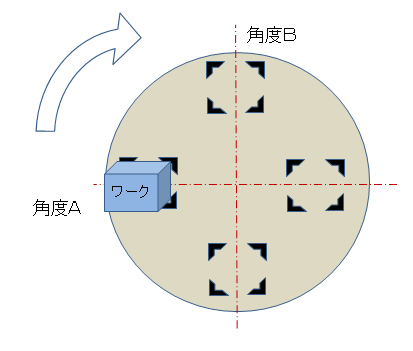

以下の図4のような ワーク受け構造を設計すれば

A→Bへと90°回転を続けていればB→Aに角度を戻す必要がありません

時間短縮できます

f:id:tsurf:20211224222454p:plain





違い2 停止位置調整

エアロータリーA 内蔵ストッパーによる手動調整
モーター 制御による電気的調整







違い3 停止位置の点数

エアロータリーA 基本的に2ヶ所
仕様により3位置のものもある
モーター 基本的に制限はなし







違い4 駆動システムと値段の比較

エアロータリーA

電磁弁のみで動きます

エアロータリーアクチュエーターの値段が安いこともあり

回転テーブルシステム全体としての値段は

モーターと比較して安価です

モーター

モーター本体と モータードライバー

それに追加し 位置決めユニットや各種ケーブルなどで

比較的 コストがかかります







③回転テーブルの使い分け

エアロータリーAを採用できる場合

●停止位置精度が必要な停止位置数が2点(多くて3点)であること

●戻り動作があっても可能なこと

●無限回転が必要でない箇所



しかし  以下の場合はモーターとなります

●停止位置精度が必要な位置決めが 多点になる場合

●タクトの関係で戻り動作が不可

●無限回転が必要

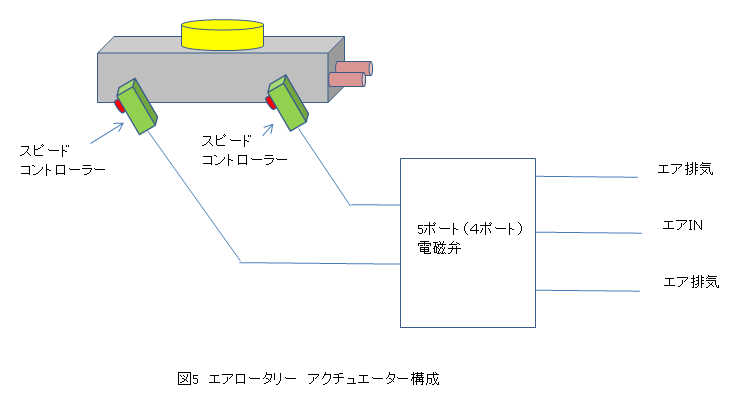

④構成システム

複動のエアシリンダーと同じです

f:id:tsurf:20201114113424p:plain⇩以下の記事を御参照ください⇩





⑤まとめ

●ロータリーアクチュエーターは エアによる安価な回転テーブルです

●動作は 5ポート弁で動作します

●安価ですが 使用するには 条件があります

●位置決め点数が2点 多くて3点であること

●戻り動作が可能であること

●無限回転をしないこと
